AJ-DLSM2X-2 是一款高性能 WIFI5 雙頻小型工業主板模塊，采用高通高性能芯片設計，板載 5 GHz、高達 600MBps 有效吞吐量，支持 MU-MIMO、TDMA 等 WIFI5 專有技術，具備高帶寬、大容量等特性，電路設計符合本質安全電源受電設備規范（客戶需自行申請認證），支持 20M/4 0M/80M 頻寬，可以做為高通能 AP 覆蓋或做為 CPE 嵌入式模塊廣泛應用于工業現場 AI 視覺回傳、分揀機器人、廠內無人車、管廊巡檢機器人、礦道施工、無人工廠等。
主要特點
? 芯片高通 IPQ4019+QCA8075
? 存儲 32MB NOR FLASH
? 規格 5G-L+5G-H
? 功率 5G 23dBm*2+5G 11AC 23dBm*2
? 支持 11AC Wave 2.0
? 高速無縫漫游
? 支持 TDMA 時分多址
? 支持 MU-MIMO
? 基于本質安全電源受電設備規范設計（*未做本安認證，如需使用請另外做本安認證）
? 支持 WAPI AP 與客戶端（選配加密芯片）
? 使用 Web Uboot 可提供 Openwrt 開放平臺支持
主要優勢
? 雙頻鏈路，多跳不降速
? 低信號踢除
? 支持 802.11KV 自動漫游協議
? 支持 WAPI 加密方式
適用場景
? 星級酒店/賓館 ? 大型企業/單位 ? 商場/百貨公司
? 各院校/圖書館 ? 大型餐廳/商鋪 ? 大型影院/KTV
產品介紹
AJ-DLSM2X-2 是一款高性能 WIFI5 雙頻小型工業主板模塊，采用高通高性能芯片設計，板載 5 GHz、高達 600MBps 有效吞吐量，支持 MU-MIMO、TDMA 等 WIFI5 專有技術，具備高帶寬、大容量等特性，電路設計符合本質安全電源受電設備規范（客戶需自行申請認證），支持 20M/4 0M/80M 頻寬，可以做為高通能 AP 覆蓋或做為 CPE 嵌入式模塊廣泛應用于工業現場 AI 視覺回傳、分揀機器人、廠內無人車、管廊巡檢機器人、礦道施工、無人工廠等。

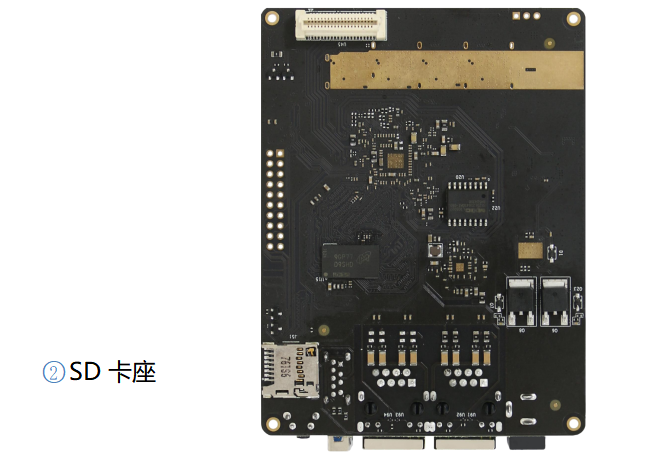

接口示意圖

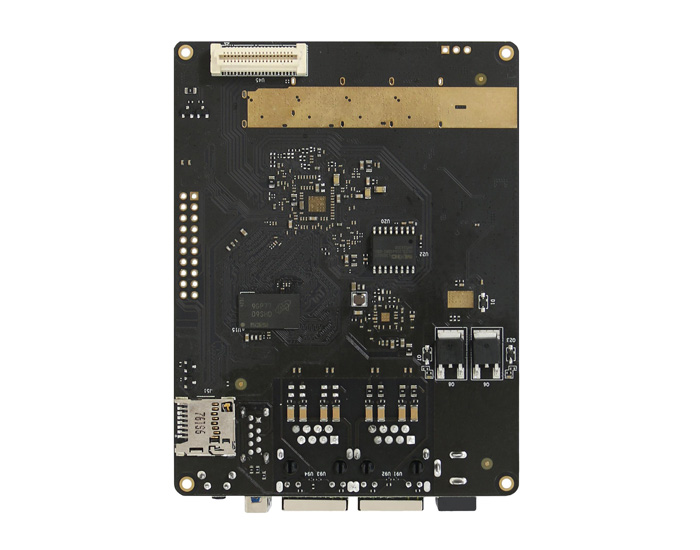

產品構圖
服務與技術支持
1、非人為損壞保修一年
2、所有的 AP 針對企業提供 openwrt sdk 開發包
3、針對行業客戶可直接提供整機應用方便客戶迅速占領市場
4、針對有一定集成能力的客戶提供裸板與集成技術方案指導，以便客戶快捷實現產品差異化定位
5、針對高級用戶可以提供功設備外形、功能、軟件全方位定制服務
產品參數 | CPU | 高通IPQ4019+QCA8075 |
無線速率 | 1200Mbps | |
調制方式 | DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM | |
DDR | 256M | |
FLASH | 32MB NORFLASH | |
接口 | U.FL*4 | |
無線協議 | 802.11ac Wave2.0；802.11N | |
無線頻率 | 5G-L+5G-H | |
功率 | 5G-L:23dBm*2*，5G:23dBm*2 | |
頻段 | 2412MHz-2482MHz | |
接收靈敏度 | 最高-93dBm | |
信道頻寬 | 20M/40M/80M（可調） | |
有效距離 | 2000 米以上 |
網絡/管理 | 帶機量 | 100 臺 |
配置方式 | WEB | |
系統 | WEB Uboot、Openwrt | |
物理/環境 | 工作溫度 | -40℃ ~ +65℃ |
工作濕度 | 5% ~ 95%（non-condensing） | |
存儲溫度 | -45oC ~ +85oC | |
重量 | 62g | |
尺寸 | 110 x 80 x 17mm | |
電氣特征 | 電源供電 | 24V 或 48 標準POE 供電 |
整機功耗 | 整機平均功耗 8W |
