工作頻段：1428~1448MHz
信道帶寬：1.4MHz/3MHz/5MHz/10MHz/20MHz
調制方式：QPSK/QAM16/QAM64
發射功率：2W，5W（可選）
工作頻段：1428~1448MHz
信道帶寬：1.4MHz/3MHz/5MHz/10MHz/20MHz
調制方式：QPSK/QAM16/QAM64
發射功率：2W，5W（可選）
組網方式：點對點、點對多點星型組網
傳輸距離：最遠空對地10-15km級別
數據接口：2個網口+1個串口
無線傳輸速率：最大25Mbps，所有節點雙向傳輸共享。
天線接口：2個SMA連接頭
供電：功放2W，12V，平均功耗10W
功放5W，24V，平均功耗15W
尺寸：102*52*21.5mm(不包含伸出殼體的連接器等)
重量：127克

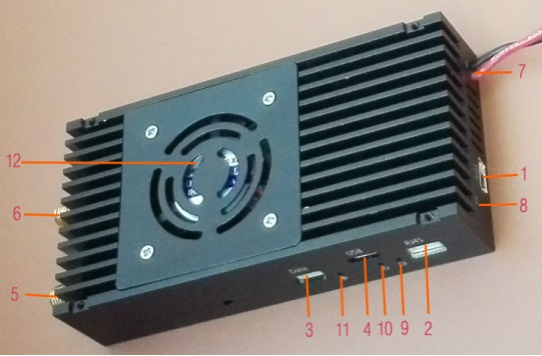

接口與信號說明
序號 | 說明 |
1 | 以太網口1，以太網口1與以太網口2設備內部為橋接方式 |
2 | 以太網口2，以太網口1與以太網口2設備內部為橋接方式 |
3 | 數據串口，3.3V TTL電平 |
4 | Micro USB接口，用于設備軟件維護 |
5 | ANT1，主天線接口，該天線為TDD發射/接收工作方式 |
6 | ANT2，輔天線接口，該天線輔助接收，不發射 |
7 | 設備供電電源輸入線，紅色為VDD，黑色為GND |
8 | 以太網口1工作指示燈，正常工作時會根據數據流量閃爍。 |
9 | 以太網口2工作指示燈，正常工作時會根據數據流量閃爍。 |
10 | 紅色電源指示燈，正常工作時常亮 |
11 | 無線鏈路工作狀態指示燈，模塊作為接入節點工作時，如果與主節點的無線連接正常，該指示燈會常亮。模塊作為中心節點工作時，該指示燈不亮。 |
12 | 散熱風扇進風口 |

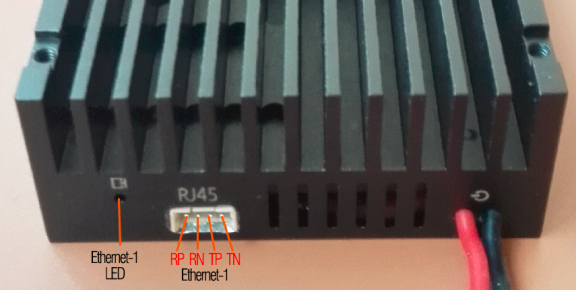

1----以太網口1，以太網口1與以太網口2設備內部為橋接方式
通過無線鏈路透明數據傳輸以太網口1，4PIN 1.25mm間距座子，信號說明見下圖。

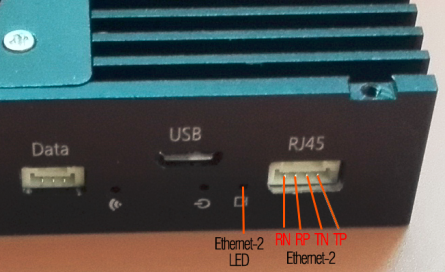

2----以太網口2，以太網口1與以太網口2設備內部為橋接方式
通過無線鏈路透明數據傳輸以太網口2，4PIN 1.25mm間距帶鎖卡扣座子，信號說明見下圖。

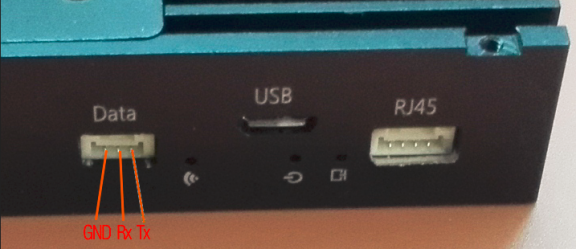

3----數據串口
通過無線鏈路透明數據傳輸串口，3PIN 1.25mm間距帶鎖卡扣座子，TTL 3.3V電平，信號說明見下圖。
AJ-DLS22K-2、5應用說明

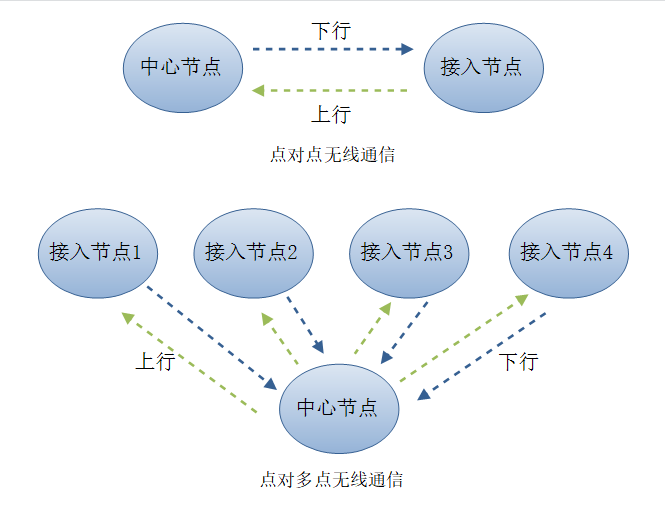

采用AJ-DLS22K-2、5可實現遠距離雙向無線數據通信，可以點對點雙向通信，也可以點對多點星型組網方式雙向通信。在點對多點通信時，如果兩個接入節點之間需要通信必須通過中心節點中轉，各節點在同一個無線局域網內，所有接入節點與中心節點通信共享無線工作帶寬，設備會自動平均分配系統速率。中心節點到接入節點方向的數據傳輸稱為下行鏈路，接入節點到中心節點方向的數據傳輸稱為上行鏈路。在點對點或點對多點通信時，下行鏈路與上行鏈路共享無線工作帶寬。設備出貨時，默認設置為上行速率與下行速率配比=4:1。因此，如果利用設備傳輸IP Camera視頻數據時，IP camera應接到接入節點。設備會根據所承載的業務數據碼流進行無線傳輸速率的自動動態調節，當所承載的業務數據量越小，同等條件下傳輸距離會越遠。因此，當利用設備傳輸IP Camera視頻數據時，可通過設置適當減小IP Camera視頻編碼碼率來提升無線傳輸距離。
AJ-DLS22K-2、5設備出貨時，默認設置：
>中心節點，IP地址：192.168.1.11
>接入節點，IP地址：192.168.1.12，如果有多個接入節點，會依序設置為192.168.1.12, 192.168.1.13， 192.168.1.14, ……
>串口波特率：115200，數據位8、停止位1、無校驗方式。
通過AJ-DLS22K-2、5設備進行無線傳輸連接的兩端上位機，IP地址的設置必須避開AJ-DLS22K-2、5設備的IP地址，可以與AJ-DLS22K-2、5設備在同一個網段，也可以自組成一個網段(與AJ-DLS22K-2、5設備不同的網段)。
AJ-DLS22K-2、5設備提供Web UI方式供用戶進行參數配置。
