● 遠距離傳輸：全向2~5公里（根據環境、天氣以及其他因素會有變化）
● 加密模式安全傳輸，不怕數據丟失
● 雙向通道設置，可實現發射和接收雙向數據通訊
● 避開干擾采用5.8G高頻段傳輸，32個頻道自動調頻

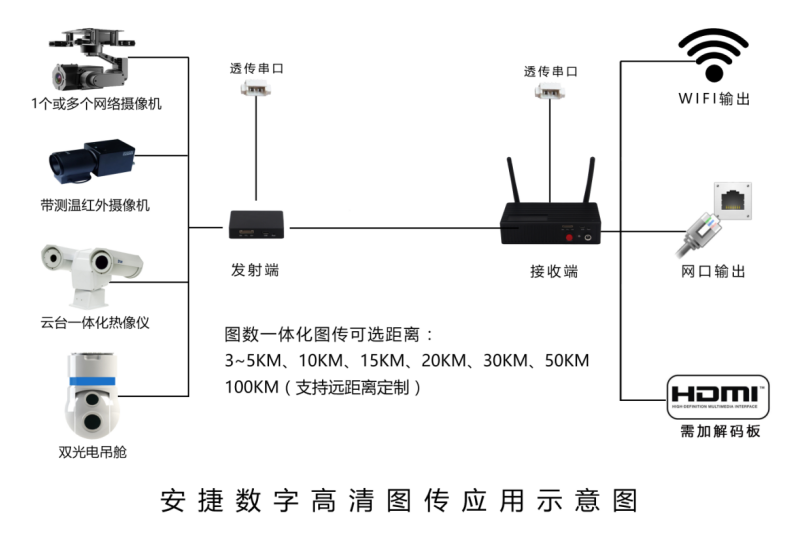

1. 方案
2. 功能特性：
● 遠距離傳輸：全向2~5公里（根據環境、天氣以及其他因素會有變化）
● 加密模式安全傳輸，不怕數據丟失
● 雙向通道設置，可實現發射和接收雙向數據通訊
● 避開干擾采用5.8G高頻段傳輸，32個頻道自動調頻
● 高品質螺紋天線，數據傳輸更加穩定
● 支持720P、1080P、2K圖像實時傳輸
● 超低延時，最低可達10ms，最高不超過40ms（該延時為圖傳板本身延時，不加相機測得）
● 5.8G高帶寬傳輸300Mbps 無線傳輸速率 傳輸距離更遠更快
● 專用網絡接口，可無縫對接網絡攝像機（數字高清相機、熱成像儀、紅外攝像頭等等）
● 真正透傳串口，可提供實時數據傳輸通道（傳輸飛機控制命令、位置、速度、距離等等數據）
● 可疊加專用HDMI專用編碼板，無縫兼容市面上所有標準HDMI接口相機
● 網口、wifi方式 連接手機、電腦輸出圖像
● 模塊化設計，可直接對接到飛行平臺中
● 雙通道數字傳輸，連接穩定，自動匹配，復位自動連接
射頻參數 | 軟件特性 | ||
射頻特性 | 5G--5.9G 可調 | 工作模式 | AP模式 |
韓國、日本、ETSL/FCC | 設置 | 自動信道選擇 | |
通信信道可選 | |||
調制模式 | OFDM=BPSK,QPSK,16-QAM,64-QAM | ||
DSSS=SBPSK,DQPSK,CCK | 無線安全 | 安全機制64位安全密碼 | |
傳輸方式速率 | SDR無線電傳輸架/300Mpbs | ||
接收靈敏度 | 802.11n(5.8GHz) | ||
-90dBm@MCSO | |||
-70dBm@MCS7 | 恢復設置 |
可恢復出產默認設置
| |
-90dBm@MCS8 | |||
-68dBm@MCS15 | |||
802.11g | |||
-90dBm@6Mbps | 物理特性 | ||
-72dBm@54Mbps | 工作溫度 | -20℃~80℃ | |
802.11b | 濕度 | 5%~95%（typical） | |
95dBm@1Mbps | 重量 | ≈25g | |
-90dBm@11Mbps | 材質 | 無鉛環保材質 | |
主板功耗 | 接收端＜2瓦，發送端＜2.5瓦 | ||
視頻傳輸延時 | 空中延時： 小于1.5KM時： 小于10ms 1.5KM以上時： 小于40ms HDMI接口版本延時： iphone4 以上： 小于120MS，android手機：跟手機方案關系很大 （華為M7 :150ms ,有些手機達到500ms 以上） | ||
客戶端 | 網口版本：根據客戶使用的相機決定相關的客戶端 HDMI版本：使用支持RTSP流地址播放的開源軟件 | ||
Uart (串口） | 波特率可調，無縫對接飛控數據和遙控數據，手機OSD顯示 | ||
技術參數 | |||
接口 | 工作狀態指示燈 兩路SMA天線接口 一個復位按鈕，恢復默認設置使用 一個直流電源接口 支持12V本地 視頻輸入接口：HDMI,RJ45, 其它接口（USB，CVBS，SDI等）可定制 視頻輸出接口:WIFI，USB 其它接口（HDMI ，不同LCD顯示接口等）可定制 | 發射功率 | 默認最低：21dBm/128mw |
23dBm@MCS5/MCS13 | |||
22dBm@MCS6/MCS14 | |||
22dBm@MCS7/MCS15 | |||
Radio1(WLAN1) | |||
802.11g(±1.5dBm) | |||
25dBm@6~24/Mbps | |||
25dBm@36Mbps | |||
22dBm@48Mbps | |||
天線 | IPEX接口，5dB 全向天線，天線外形可定制 | 22dBm@54Mbps | |
產品尺寸 | 55mm*45mm*8.3mm（長*寬*高） | 802.11g(±1.5dBm) | |
電源適配器 | 12V-24V/1A;110V/220V | 25dBm@1~11/Mbps | |
