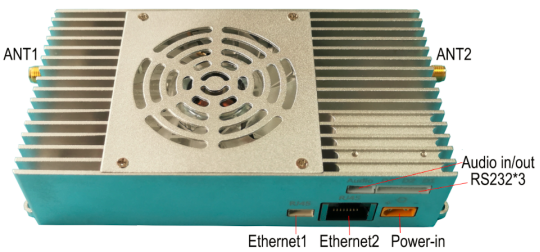

AJ-DLS22K-10無線鏈路設備實現遠距離雙向無線視頻、音頻、數據傳輸，空對地最遠傳輸距離可達15km左右。AJ-DLS22K-10設備提供多個業務接口，包括2路以太網口、3路串口、音頻輸入輸出接口。

AJ-DLS22K-10雙向?qū)拵o線鏈路設備技術規格

> 基于OFDM技術，雙向?qū)拵o線鏈路設備。

> 業務接口：2路以太網口、3路RS232串口、音頻輸入輸出口

> 雙天線：SMA接頭，ANT1主天線工作在收發模式，ANT2輔天線工作在接收模式。

> 無線工作頻段：1428~1448MHz或806~826MHz，支持頻段內自動跳頻

> 無線帶寬：3MHz、5MHz、10MHz、20MHz，所有節點共享工作帶寬，系統最大共享速率30Mbps。

> 調制方式：QPSK/QAM16/QAM64自動適配。

> 組網方式：點對點、點對多點星型組網。

> 無線發射功率：10W。

> 節點接收靈敏度：10MHz帶寬時-103。

> 支持AES128加解密。

> 傳輸距離：15km/30km/80km/150km可選。

> 可通過網口Web UI或串口進行設備配置與無線工作狀態查看。

> 供電：DC24~30V，建議28V供電，最大平均功耗小于1.4A@28V，瞬間峰值供電要求能達到2.8A@28V。

> 尺寸：124*67.8*28.5mm(不包含伸出殼體的連接器等)。

> 重量：250克

AJ-DLS22K-10設備硬件信號

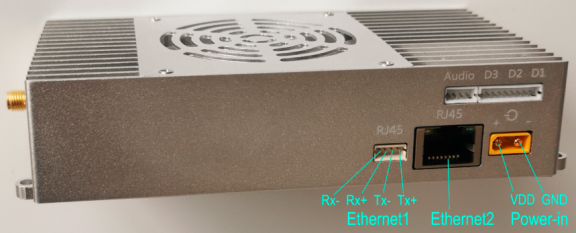

以太網口

以太網口1與以太網口2設備內部為橋接方式。無線網口IP數據透明傳輸工作方式。

RS232串口

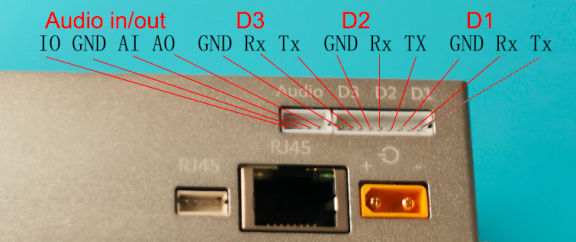

3路RS232串口(D1、D2、D3)，9PIN ZH1.5mm間距座子，各PIN腳信號詳見下圖。其中D1串口在無線鏈路數據傳輸中優先級最高(高于音視頻數據、網口數據及其它端口數據)，延時最低。D2與D3串口以網絡IP方式接入無線網絡。3個串口波特率、D2與D3串口傳輸方式可通過Web UI配置。D3串口可同時復用作為AJ-DLS22K-10系統的管理配置串口，可通過該串口用AT命令對系統進行參數配置查詢管理。

Audio in/out接口

音頻輸入輸出接口，4PIN ZH1.5mm間距座子，各PIN腳信號詳見上圖。AJ-DLS22K-10內置模擬音頻采集編解碼功能，模擬音頻輸入默認為Mic in。模擬音頻輸出為line out，可直接接耳機?？刂菩盘栍糜谝纛l輸入的On/Off控制。當AJ-DLS22K-10點對點無線通信時，可利用音頻輸入輸出接口直接進行點對點雙向語音通信。

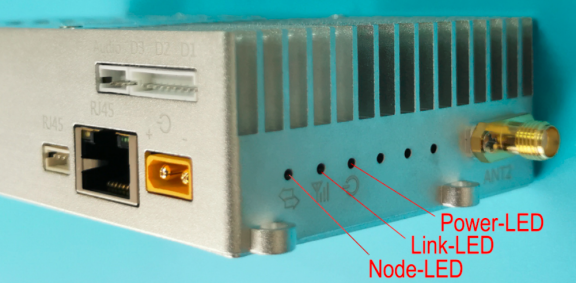

工作指示燈

Power LED：紅色電源指示燈，正常供電時常亮。

Node LED：藍色節點類型指示燈。模塊配置為中心節點工作時常亮，模塊配置為接入節點工作時閃爍。

Link LED：無線鏈路狀態指示燈。其工作狀態如下表：

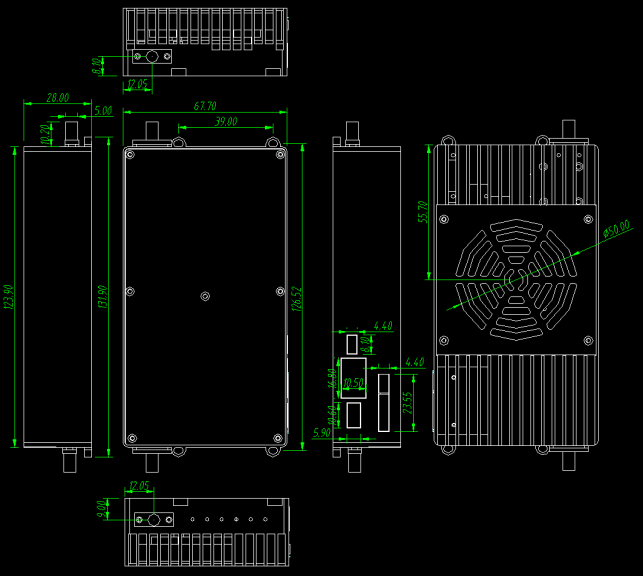

AJ-DLS22K-10設備尺寸圖

AJ-DLS22K-10設備應用

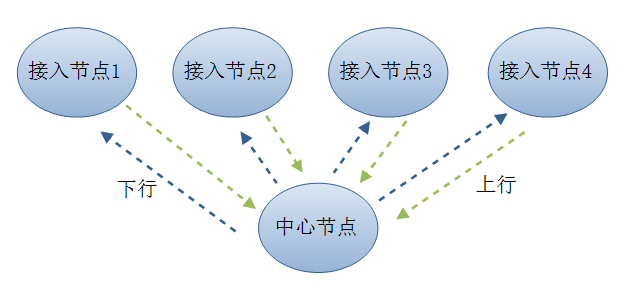

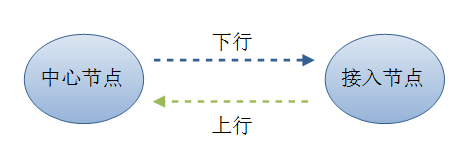

采用AJ-DLS22K-10可實現遠距離雙向無線數據通信，可以點對點雙向通信，也可以點對多點星型組網方式雙向通信。在點對多點通信時，如果兩個接入節點之間需要通信必須通過中心節點中轉，各節點在同一個無線局域網內，所有接入節點與中心節點通信共享無線工作帶寬，設備會自動平均分配系統速率。中心節點到接入節點方向的數據傳輸稱為下行鏈路，接入節點到中心節點方向的數據傳輸稱為上行鏈路。在點對點或點對多點通信時，下行鏈路與上行鏈路共享無線工作帶寬。設備出貨時，默認設置為上行速率與下行速率配比=4:1。因此，如果利用設備傳輸IP Camera視頻數據時，IP camera應接到接入節點。設備會根據所承載的業務數據碼流進行無線傳輸速率的自動動態調節，當所承載的業務數據量越小，同等條件下傳輸距離會越遠。因此，當利用設備傳輸IP Camera視頻數據時，可通過設置適當減小IP Camera視頻編碼碼率來提升無線傳輸距離。

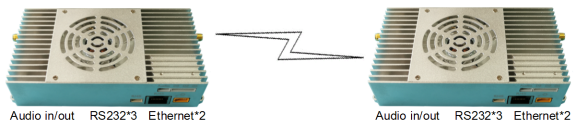

點對點無線通信

點對多點無線通信

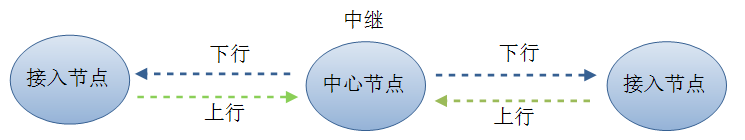

中繼方式
