AJ-DL245模塊 型號：

AJ-DL245 是一款基于 802.11 設計的遠距離 WIFI 私有協議專用模塊，采用全志 V3S，ARM Cortex-A7，最高 1.2GHz；符合標準 IEEE802.11b/g/n /無線網絡協議以及私有LR-WiFi（Long Range WiFi）協議，大大擴展通信距離，采用無線信號多路收發，傳輸速率高達 300Mbps。模塊可用 USB 供電，支持網口和 USB 虛擬網口，并集成串口透?jìng)鞴δ堋?/p>

熱線電話： 0755-27699820
  • 24小時客服在線
  • 廠家正品保障
  • 發貨時速承諾

產品介紹

概述

AJ-DL245 是一款基于 802.11 設計的遠距離 WIFI 私有協議專用模塊，采用全志 V3S，ARM Cortex-A7，最高 1.2GHz；符合標準 IEEE802.11b/g/n /無線網絡協議以及私有LR-WiFi（Long Range WiFi）協議，大大擴展通信距離，采用無線信號多路收發，傳輸速率高達 300Mbps。模塊可用 USB 供電，支持網口和 USB 虛擬網口，并集成串口透?jìng)鞴δ堋?/p>

本文檔主要描述了 AJ-DL245 模塊的功能，性能和硬件接口，并附帶測試方法。



接口定義

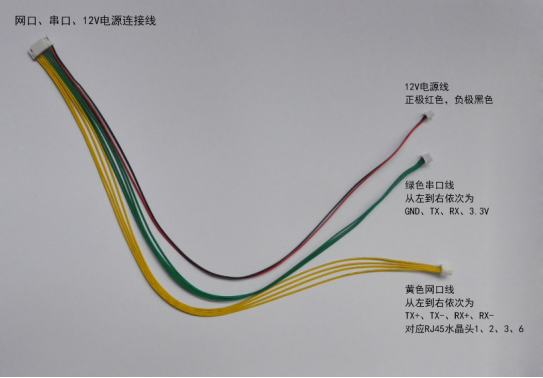

使用方法：

1、模塊出廠默認IP為192.168.100.1/.2，并配置為一發一收使用（主從模式），給模塊供電后即可工作。

2、將發射機固定在無人機或其他產品上，可用3M膠、扎帶等強固定方式固定（使用前務必檢查是否固定牢靠），如搭配我司的云臺相機，可有固定安裝孔；

3、天線安裝必須垂直向下/向上，且兩條天線之間間距不得小于15cm；

4、安裝完成后可以用配套的線連接電腦ping模塊IP地址；

5、安裝注意模塊和天線不可靠近大功率設備或者具有磁性、金屬物體，安裝好之后檢查無誤，選擇12V或者5V供電上電后發射機開始工作。

產品參數

工作頻段

2.3~2384GHz/2.4~2.484GHz

天線接口

IPEX/SMA

組網模式

點對點/星型組網（中心點）

調制方式

QPSK,BPSK

發射功率

20dBm (Max)

接收靈敏度

-96dBm (Min)

發射機指標

傳輸協議

Tcp/Udp/Htpp/ftp/rtsp/rtmp等常規網絡協議

工作帶寬

32MHz

延時

約10ms（僅圖傳本身）

壓縮格式

H.264/H.265

圖像清晰度

4K @60/50/30（向下兼容）

工作電壓

DC 12~24V，USB接口為5V（不能同時使用）

圖像接口

網口/HDMI（選配）

數據接口

TTL串口（波特率最高115200）

整機功率

≤2.5W

傳輸距離

接收機3dBi天線：傳輸距離可達2~3km；

接收機5dBi天線：傳輸距離可達2~5km；

重量

5g

產品尺寸

55*45*7.5mm

使用溫度

-20°—60°


WiFi射頻規格


發射功率 & EVM

WiFi-2.4G:

16.5±1.5dBm&<-15dB@11b-11Mbps

16.5±1.5dBm&<-28dB@11g-54Mbps

16.5±1.5dBm&<-28dB@11n-HT20/40-MCS7





接收靈敏度@PER

WiFi-2.4G:

11b-1Mbps: -94dBm@PER<8%;

11b-11Mbps:-85dBm@PER<8%;

11g-54Mbps:-72dBm@PER<10%;

11n-HT20-MCS7:-70dBm@PER<10%;

11n-HT40-MCS7:-68dBm@PER<10%;

射頻測試報告

PathA

2.4G


模式

速率(Mbps)

功率(dBm)

EVM(dB)

靈敏度(dBm)

CH1

CH7

CH13

CH1

CH7

CH13

CH1

CH7

CH13

11b

1

16.6

16.5

16.3

-25

-25

-25

-96

-96

-96

11

16.8

16.4

16.7

-25

-25

-25

-88

-88

-88

11g

6

16.5

16.7

16.6

-25

-25

-25

-93

-93

-93

54

16.5

16.5

16.5

-29

-29

-29

-75

-75

-75

模式

速率(Mbps)

功率(dBm)

EVM(dB)

靈敏度(dBm)

CH3

CH7

CH11

CH3

CH7

CH11

CH3

CH7

CH11


※:采用 LR-WiFi 測試

性能參考※

傳輸環境

傳輸距離

典型應用場景

Unobstructed Line of sight (LOS)

空曠地對空

3KM

無人機圖傳

Unobstructed Ground

空曠地面

1.2KM

室外攝像頭 無人作業車

Indoor 3~4 walls

室內 3~4 堵墻

30m

室內攝像頭
