AJ-DLM3X是一款高性能三頻WIFI6、WIFI6E超小型工業主板模塊，采用高通高性能芯片設計，板載2.4GHz、5GHz、6GHz，高達1GBps有效吞吐量，支持MU-MIMO、OFDMA等WIFI6專有技術，具備高帶寬、大容量等特性，電路設計符合本質安全電源受電設備規范（客戶需自行申請認證），支持20M/40M/80M/160M頻寬，可以做為CPE嵌入式模塊廣泛應用于工業現場AI視覺回傳、分揀機器人、廠內無人車、管廊巡檢機器人、礦道施工、無人工廠等。
主要特點
? 頻率2412-2482MHz、5180-5850MHz、5925-7125MHz(WIFI6E 6G頻段為選配）
? 支持A/B/G/N/AC/AX WIFI協議
? 連接速率高達1.2G
? 支持WIFI SON MESH組網功能
? 支持MU-MIMO、OFDMA
? 基于本質安全電源受電設備規范設計（*未做本安認證，如需使用請另外做本安認證）
? 支持WAPI AP與客戶端（暫未支持，可定制開發）
主要優勢
? 低延時 ? 高帶寬
? 無縫漫游 ? 大容量
適用場景
? 工業自動化 ? 無人機車 ? 機器人
? 管廊巡檢 ? 煤礦監控 ? AI視覺回傳
簡介
AJ-DLM3X是一款高性能三頻WIFI6、WIFI6E超小型工業主板模塊，采用高通高性能芯片設計，板載2.4GHz、5GHz、6GHz，高達1GBps有效吞吐量，支持MU-MIMO、OFDMA等WIFI6專有技術，具備高帶寬、大容量等特性，電路設計符合本質安全電源受電設備規范（客戶需自行申請認證），支持20M/40M/80M/160M頻寬，可以做為CPE嵌入式模塊廣泛應用于工業現場AI視覺回傳、分揀機器人、廠內無人車、管廊巡檢機器人、礦道施工、無人工廠等。
連接示意圖

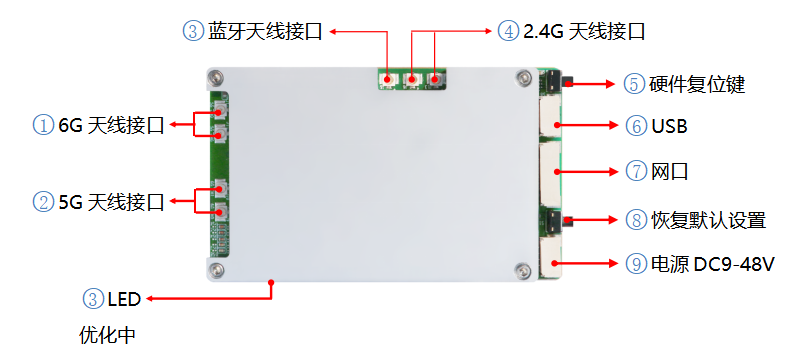

產品結構
服務與技術支持
1、非人為損壞保修一年。
2、針對行業客戶可直接提供整機應用，方便客戶迅速占領市場。
3、針對有一定集成能力的客戶提供裸板與集成技術方案指導，以便客戶快捷實現產品差異化定位。
4、針對高級用戶可以提供功設備外形、功能、軟件全方位定制服務。
基本參數 | 頻率 | 2412-2482MHz、5180-5850MHz、5925-7125MHz(WIFI6E 6G頻段為選配） |
調制方式 | BPSK/QPSK/CCK/OFDM/COFDM/16-QAM/32-QAM/64-QAM/256QAM/1024QAM/4096QAM | |
發射功率 | 23dBm | |
接收靈敏度 | 最高-96dBm | |
天線接口 | [email protected]*2 ；5G [email protected]*2；6G [email protected]*2（6G為選配） | |
信道頻寬 | 20M/40M/80M/160MHz | |
節點數 | 作為基站(AP模式）：接入128個；做為客戶端（CLIENT)：512個 | |
網絡/管理 | 配置方式 | WEB |
物理/環境 | 工作溫度 | -40℃ ~ +65℃ |
工作濕度 | 5% ~ 95%（non-condensing） | |
存儲溫度 | -45oC ~ +85oC | |
重量 | 95g（含散熱片） | |

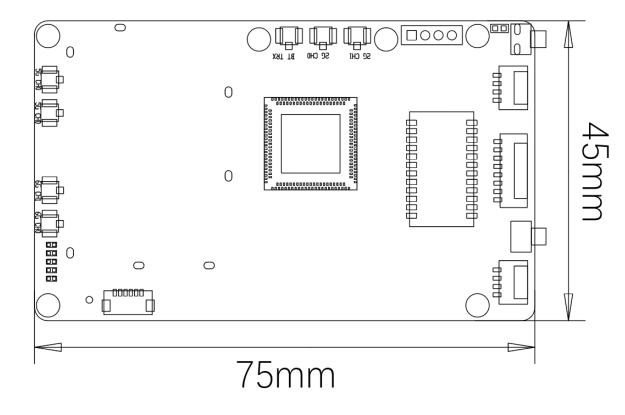

尺寸 | 主板：75 x 45 x 7mm 主板+散熱片：75 x 45 x 15mm（含散熱片的高度） | |
支持電壓 | 24V供電 | |
整機功耗 | 滿負荷平均功耗8W | |
外觀接口 | 接口 | USB，網口，電源，藍牙天線接口，5.8G天線接口，2.4G天線接口 |
