概述

多功能車載鍵盤顯示器是與變速智能云臺、解碼器、升降桿等終端接收器配套的產品。鍵盤顯示器內置8英寸工業顯示屏，可接入MDVR或者M(jìn)NVR,硬盤錄像機等，解碼VGA和AV信號，鍵盤顯示器的控制總線與接收器之間采用EIA／RS-485電氣接口。在不加總線驅動的情況下，一臺鍵盤可控制多路云臺、升降桿或解碼器，鍵盤顯示器與接收器的最大通信距離達1Km。同時，利用內置的控制鍵盤可方便地對變速云臺攝像機與升降桿進行控制，還可直接控制終端解碼器,實現對攝像機、云臺、鏡頭、燈光、雨刮、升降桿等前端設備的控制。

主要功能：

◆內置AV/VGA解碼器，本地顯示控制一體，分辨率：1024*768

◆航空頭對插接口，無需復雜接線，單根線完成快速連接

◆與主機對接可完成抓拍和報警

◆可用于控制升降桿、云臺攝像機等

◆用于控制云臺的運動，隨操桿力度變速，變速順滑

◆用于對云臺攝像機進行預置位的設置、調用。共可12個預置位

◆用于控制攝像機圖像的倍數

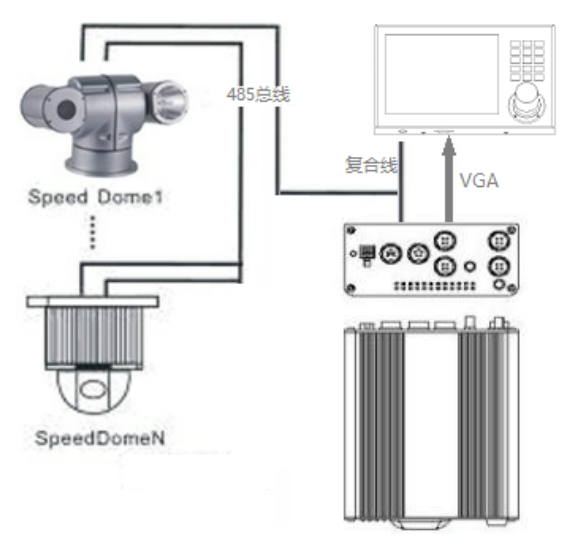

接線圖

注意：在接線前請仔細閱讀鍵盤及云臺的使用說明書，任何不正確的接線可能導致設備的永久損壞。接線時請注意先將所有設備電源斷開，設備之間通信線的連接必須用帶屏蔽的雙絞線。在架設電纜時，應盡可能地避開高壓線路或其它可能的干擾線；

接口及面板介紹

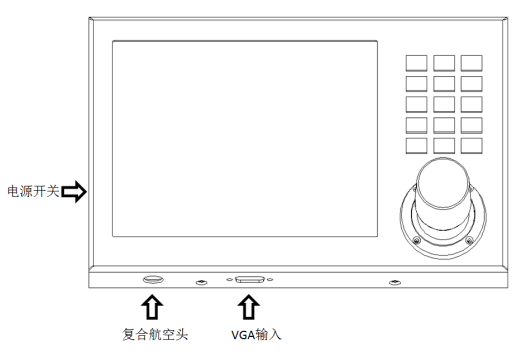

1.接口介紹

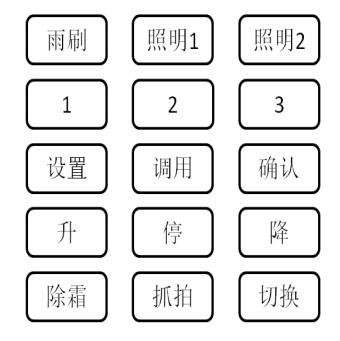

2.按鍵介紹

按鍵說明如下：

1. 地址碼設置:  *或** +確認鍵

合計,1/2/3   11/12/13  21/22/23  31/32/33 ，共計：12個地址

2. 設置預置點:  *或** +設置鍵

合計,1/2/3   11/12/13  21/22/23  31/32/33   共計： 12個預置點

3. 調用預置點:  *或** +調用鍵

4. 照明1：

按一下開單側燈, 再按一下關燈

5. 照明2：

按一下另一側燈開. 再按一下另一側關燈

6. 升/停/降:

按一下點升或降,長按連續升或降，按?；蛘呋顒?dòng)搖桿即可停

7. 除霜：

按下除霜后調用除霜加熱命令，再按關閉

8. 視頻抓拍/報警：

按一下錄像機自動抓拍圖像，可聯動通知后臺

9. 通道切換：

切換VGA和AV顯示

10. 波特率設置:

系統默認兩個波特率：2400和9600，出廠默認波特率為2400, 長按調用鍵3秒, 蜂鳴器發出兩聲提示音為9600 ,再長按調用鍵3S,蜂鳴器發出一聲提示音為2400.協議均為P-D。

11. 靜音設置:

長按確認鍵3秒,系統靜音,再長按確認鍵3秒靜音放開.

12. 特殊預置位命令:

54/64/95調用特殊命令方法：按：111+調用/222+調用/333+調用可分別實現三個特殊預置位命令

8Pin復合航空線序
