AE-MN5043（PON）系列車載NVR是一款采用嵌入式Linux操作系統的車載視音頻監控專用NVR產品，支持IPC接入，支持1路CVBS視音頻輸出，1路VGA輸出，具備高清視音頻編解碼、3G/4G無線網絡傳輸、衛星定位、數據安全存儲、硬盤減振保護、報警輸入輸出、行車信息采集、擴展串口外設接入等功能，并提供靈活的通道選擇及編碼方案，尤其適合各類公交、客運巴士、校車、出租車、教練車、渣土車等車輛的視音頻監控需求。
產品簡介
AE-MN5043（PON）系列車載NVR是一款采用嵌入式Linux操作系統的車載視音頻監控專用NVR產品，支持IPC接入，支持1路CVBS視音頻輸出，1路VGA輸出，具備高清視音頻編解碼、3G/4G無線網絡傳輸、衛星定位、數據安全存儲、硬盤減振保護、報警輸入輸出、行車信息采集、擴展串口外設接入等功能，并提供靈活的通道選擇及編碼方案，尤其適合各類公交、客運巴士、校車、出租車、教練車、渣土車等車輛的視音頻監控需求。
典型應用
本產品適用于常規生活環境，無明顯腐蝕影響的地區；
防腐蝕能力等級 | 適用場景 |
專業 | 適用于海岸線，碼頭，港口，海洋船舶，化工廠等區域 |
中等 | 適用于有酸雨地區；離海岸線兩公里以外的沿海地區 |
常規 | 適用于常規生活環境，無明顯腐蝕影響的地區 |
功能特性
l 支持4路IPC接入，支持1080P編碼。支持標準H.264/H.265碼流,支持雙碼流；
l 具備1路CVBS視音頻輸出；
l 具備1路VGA視頻輸出接口，最高分辨率可達1920*1080；
l 全新車載專用GUI界面，具備良好的用戶體驗性，并支持WEB登錄，操作簡單便捷；
l 支持接入2塊2.5英寸HDD/SSD硬盤，接入方式為可插拔式，
l 硬件設計上具備斷電保護功能，設備在突然斷電情況下可以自動啟用超級電容，實現正常關機，有效避免關鍵數據丟失，延長硬盤壽命；
l 內置3G/4G無線模塊、WIFI模塊，提供靈活的無線傳輸方案。通訊模塊可插拔，方便網絡模塊升級；
l 內置高靈敏度衛星定位模塊，支持GPS/BD/GLONASS定位，定位信息同步封裝入錄像碼流中；
l 具備信息采集接口，可采集駕駛員左轉、右轉、剎車、倒車等信息；
l 主要接口均采用車載專用的航空插頭，確保信號連接穩定；
l 具備延時關機（0分鐘~6小時）和24小時定時開關機功能；
l 寬幅電源輸入（DC +8 ~ +36V），滿足汽車電氣特性要求；
l 鋁制機箱，具備良好的車載工作環境適應性；
l 支持倒車攝像頭左右鏡像；
l 支持Ehome協議對接平臺，實現遠程預覽、回放、配置等功能。
l 支持GB28181、JT/T1076、JT/T808等協議。
應用場景
適合各類公交、客運巴士、校車、出租車、教練車 、渣土車等環境。
訂貨型號
AE-MN5043(512G)(PON)

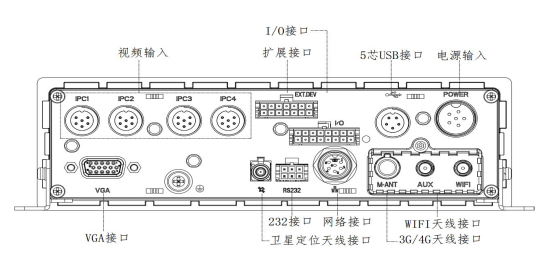

物理接口

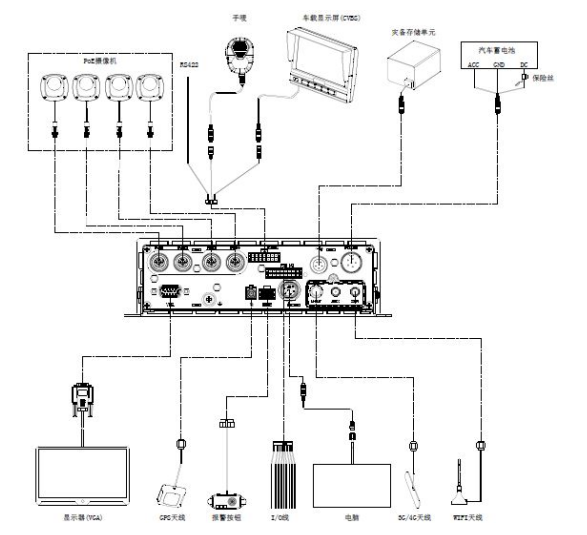

系統連接

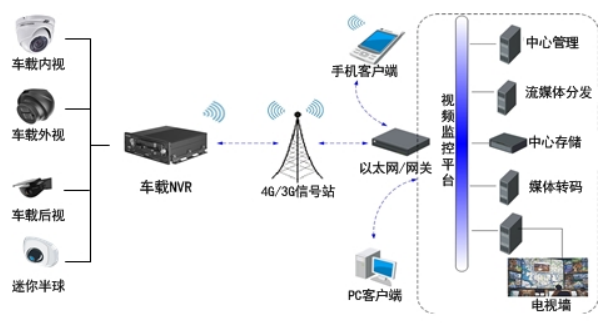

典型應用
型號 | AJ-PJN44GH | |
視音頻輸入 | 網絡視頻輸入 | 4路，POE交換機拓展4路 |
音頻輸入 | 4路，PON接口（電平：2VPP，阻抗：1kΩ） | |
視音頻輸出 | CVBS輸出 | 1路，分辨率：PAL制式704×576；NTSC制式704×480 |
VGA輸出 | 1路，分辨率：1920×10801280×10241280×7201024×768 | |
音頻輸出 | 1路，用于音頻預覽、和語音對講復用 | |
視音頻編解碼參數 | 視頻壓縮標準 | H.264/H.265 |
視頻編碼分辨率 | 主碼流：1080P/720P/WD1/4CIF；子碼流：720P/WD1/4CIF/2CIF/CIF | |
視頻幀率 | PAL：1--25幀/秒，NTSC：1--30幀/秒 | |
碼流類型 | 復合流/視頻流 | |
音頻壓縮標準 | G.711a/G.711u/G.722.1/G.726 | |
音頻碼率 | 16kbps | |
雙碼流 | 支持 | |
存儲 | 硬盤 | 可插拔式硬盤盒，支持2塊2.5英寸SATA接口的HDD/SSD硬盤。 |
SD卡 | 1個，標準SD卡插槽 | |
外部存儲 | 支持通過后置USB2.0口（5芯航空頭）接入災備盒 | |
外部接口 | 天線接口 | 3G/4G接口1個，F(xiàn)AKRA接口，位于可插拔組件上； |
WIFI接口（2.4G是1個，5.8G是2個），SMA接口，位于可插拔組件上； | ||
GPS/BD/GLONASS定位接口1個，F(xiàn)AKRA接口。 | ||
網絡接口 | 1個百兆網口。后置6芯航空頭 | |
串行接口 | RS232接口1個、RS422接口1個（EXT.DEV中） | |
USB接口 | 2個，前置USB2.0，后置USB2.0為5芯航空頭 | |
SIM卡 | 1個，標準SIM卡插槽 | |
行車信息采集 | 4路高/低電平信號輸入，1路脈沖信號輸入，預留1路BUTTON輸入 | |
報警輸入 | 4路，高/低電平信號觸發 | |
報警輸出 | 2路，開關量輸出 | |
其它 | 電源 | DC +8~+36V |
操作方式 | 紅外遙控器，WEB，鼠標，觸摸屏 | |
功耗 | 待機功耗：＜0.5W； | |
滿負荷功耗：<20W（不含顯示屏、攝像機和硬盤） | ||
工作溫度 | -10℃--＋65℃(硬盤盒不帶加熱功能）； | |
工作濕度 | 10％--95％ | |
機箱尺寸 | 206mm（寬）×225.4mm（深）×60.1mm（高） | |
重量（不含硬盤） | 1.66kg | |
